热电供煤设备

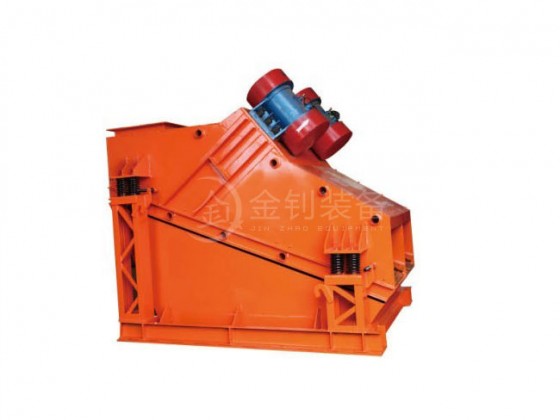

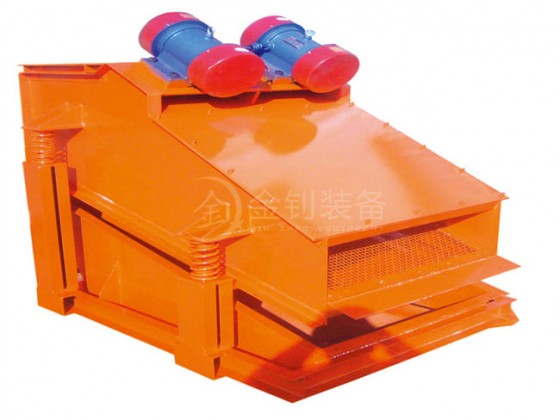

重型高效电机振动筛

  • 所属案例:热电供煤设备
  • 电 话:0536-3638766
  • 传 真:0536-3651388
  • 地 址:山东省临朐冶源
  • 销售热线:13791661205
  • 技术热线:15684285713
  • 上一个产品:防堵细碎机
  • 下一个产品:圆振筛
  • 产品详情

    一、用途及特点:

    1、DZSF系列高效重型振动筛是一种新型的筛分设备,它广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对大块状物料及   中、小颗粒状物料的分级作业。
    2、DZSF系列高效重型振动筛筛面倾斜安装,与其它同类型产品相比具有下列特点:
    (1)体积小,筛分能力大;
    (2)重量轻,便于安装及工艺布置;
    (3)能耗少,可节约大量能源;
    (4)价格低,备件量很少;
    (5)结构简单,造型美观;
    (6)筛网由小块拼装,且更换较为简便。
    二、结构与工作原理:
           DZSF系列高效重型振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。     DZSF系列高效重型振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位  移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛则落则落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这  样周而复始的物料运动,从而完成物料筛分作业。

    三、主要技术参数

    型号


    入筛粒度
    mm


    生产能力
    t/h

    型号


    功率
    KW


    振动频率
    HZ

    双振幅mm


    有效筛面
    m 2


    设备重量
    kg


    单点动负荷
    N

    DZSF09x18

    ≤ 250

    10~100

    YZO-17-4

    0.75x2

    25

    5~7

    1.62

    1248

    900

    DZSF10x20

    ≤ 250

    10~180

    YZO-20-6

    1.5x2

    16

    6~8

    2.0

    1476

    1300

    DZSF12x24

    ≤ 350

    10~200

    YZO-30-6

    2.2x2

    16

    6~8

    2.88

    2300

    1620

    DZSF10x30

    ≤ 350

    10~250

    YZO-30-6

    2.2x2

    16

    6~8

    3.0

    2295

    1850

    DZSF15x30

    ≤ 350

    10~350

    YZO-50-6

    3.7x2

    16

    6~8

    4.5

    3300

    2810

    DZSF15x36

    ≤ 350

    10~400

    YZO-50-6

    3.7x2

    16

    6~8

    5.4

    4460

    4800

    DZSF15x40

    ≤ 350

    10~450

    YZO-75-6

    5.5x2

    16

    6~8

    6.0

    5028

    4650

    DZSF15x50

    ≤ 350

    10~500

    YZO-75-6

    5.5x2

    16

    6~10

    7.5

    6800

    5100

    DZSF20x50

    ≤ 350

    10~500

    YZO-75-6

    5.5x2

    16

    6~10

    10

    8450

    6130

    DZSF20x60

    ≤ 350

    10~600

    YZO-100-6

    7.5x2

    16

    8~12

    12

    11100

    7600

    DZSF20x70

    ≤ 350

    10~600

    YZO-100-6

    7.5x2

    16

    8~12

    14

    13800

    10110

    DZSF20x80

    ≤ 350

    10~600

    YZO-100-6

    7.5x2

    16

    8~12

    16

    17500

    11040
