炭素设备

吨袋拆袋机

  • 所属案例:炭素设备
  • 电 话:0536-3638766
  • 传 真:0536-3651388
  • 地 址:山东省临朐冶源
  • 销售热线:13791661205
  • 技术热线:15684285713
  • 上一个产品:气力输送机
  • 下一个产品:对辊破碎机
  • 产品详情

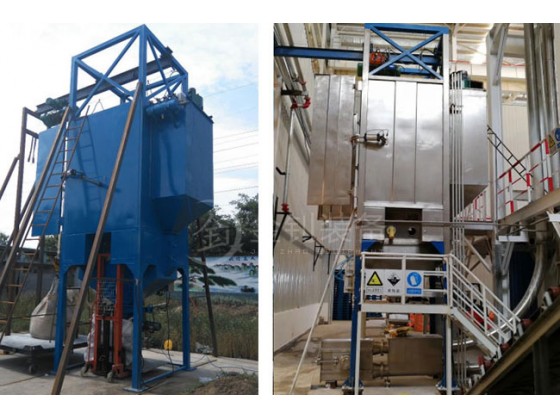

    TCD1000型吨袋拆袋机介绍

    TCD1000型吨袋拆袋机是适用于大袋包装物料如塑料树脂和食品添加剂等干燥粉、粒状物料的自动拆袋设备,它是集自动割袋、空袋拍打、除尘于一体的大袋拆袋机。它的自动化程度高,拆袋速度快,功耗低,环保效果好。该设备主要应用于塑料、橡胶、食品、医药、矿产、化工、建材、粮食、饲料等领域。

    功能特点
         1. 拆袋速度快、效率高。TCD1000型大袋拆袋机对于流动性较好的物料,拆袋速度10 ~ 20袋/小时(1吨袋)。
         2. 粉尘控制效果好。本设备采用全封闭结构,实现同步收尘,在拆袋机工作期间,无粉尘外泄。工作现场环境指标达到国家劳动卫生标准要求。
         3.整体结构设计紧凑,精巧美观。
         4.消耗功率小。
         5.不会使物料产生破损和泄露。
         6.操作简单。

         7.可配置卸料阀

         8.倒袋后物料配套气力输送或管链输送机到指定储料装置(用料点)
    系统介绍
    1.组成
       TCD1000型吨袋包装机是由给袋系统、气动助流系统、空袋拍打系统、控制系统、自动收尘系统、机体部分组成。
    1.1给带系统
       采用电动葫芦吊装大袋。
    1.2气动助流系统
       气动助流系统是拆袋机的主要功能单元,由两对气缸组成,通过控制实现其交叉拍击袋体,达到助流效果,主要是由国内先进的电磁换向阀以及节流阀、气源三联体等构成。
    1.3空袋拍打系统
       空袋拍打系统主要功能是当物料漏完后防止袋子内留有残留物料,通过两个气缸拍打将残留物料落出。

    TCD1000型吨袋拆袋机工艺流程

       物料经吨袋拆袋机密封式拆袋后落料到缓冲料仓内,缓冲仓下部的喂料机均匀喂料,输送至下一级设备。拆袋时由操作工将原来袋的4个吊带挂到拆袋机吊钩上,然后拆袋机的气动门打开,将原来袋起吊运送到拆袋机密封机体内的拍打装置上,关闭气动门后人工从拆袋扣将成品袋手动拆开,然后启动电控箱,拆袋机便自动进入工作程序(同时收尘开始工作):拍打装置周期性拍打--落料到缓冲仓--喂料机均匀喂料--下一级设备。

       上述过程均由PLC自动控制程序完成,也可以设置到人工操作档位进行人工操作完成。拆袋机上设有背负式收尘器,拆装过程中无粉尘,工作现场环境指标达到国家劳动卫生标准要求,收集后的粉尘通过背负式收尘器回收后返回落料到缓冲料仓内。

    吨袋拆袋机技术参数:

     吨袋拆包机技术参数:

     1.拆袋规格:≤1000×1000×1600

     2.工作电源:AC380V±5%  50HZ

     3.气源压力:≥0.6MPA

     4.耗 气 量:≤0.6m3/min

     5.除尘风量:800-2500m3/h

     6.环境温度:-10℃—40℃

     7.拆袋能力:10-20袋/小时(手动解扣)

    收尘器技术参数:

    型号参数:MD20

    处理风量:2500m3/h

    过滤面积:1.8m/min

    滤袋数量:40条

    入口气体温度:≤120℃

    设备阻力:≤1200Pa

    入口粉尘浓度:<200g/m3

    出口粉尘浓度:≤50mg/m3

    清灰用气源压力:0.15m3/min

    承受负压:5000Pa

    风机用电功率:1.5KW
