一、概述：

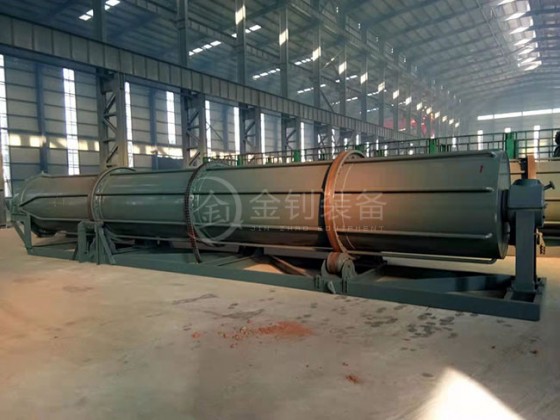

JZL系列滚筒式冷渣机适用于炭素石墨化及循环流化床锅炉的热渣冷却和余热回收。本设备结合国外产品的优点，采用双层圆筒内嵌连续螺旋传热片结构，比叶片螺旋滚筒传热效率更高。冷却介质采用水冷为主，风冷为辅。传动机构采用变频调速系统，既可手动调速，也可根据设备热负荷变化而自动调节冷渣机出力。本设备亦可对冷却介质热量加以利用，从而达到降耗节能、提高经济效益的目的;是适应炭素石墨化及循环流化床锅炉向大容量方向发展的要求而设计开发的。大规格机组滚筒冷渣机的冷却水一般取自凝汽器凝结水泵出口，回至末级低加出口。按凝结泵出口水温45℃，冷渣机的冷却水出口温度95℃，进渣温度950℃，出渣温度100℃计算，每吨渣需冷却水4.08吨，节省了大量水资源，同时热渣释放的热能可充分回收利用。

二、主要技术参数：

冷却介质以水为主，适宜软化水。风冷作用较小（一般不大于5%），但其出风口需接于引风系统（通常接于除尘器入口），否则冷渣机会有灰尘逸出而污染环境。
冷却水量W（t/h），当不计风冷作用时可按下式计算：
W=0.24×Pz×（Tz1－Tz2）÷（Ts2－Ts1）
式中Pz：渣量（t/h）
Tz1－Tz2： 进出渣温差（℃）
Ts2－Ts1： 进出水温差（℃）

型号\参数	出力(t/h)	电机功率(kW)	耗水量(t/h)	备注
JZL8-6×L	6	2.2	24
JZL8-10×L	10	2.2	40
JZL10-12×L	12	3	48
JZL10-12×L	15	7.5	60
JZL15-20×L	25	15	80
JZL18-25×L	35	22	100
