一、概述：

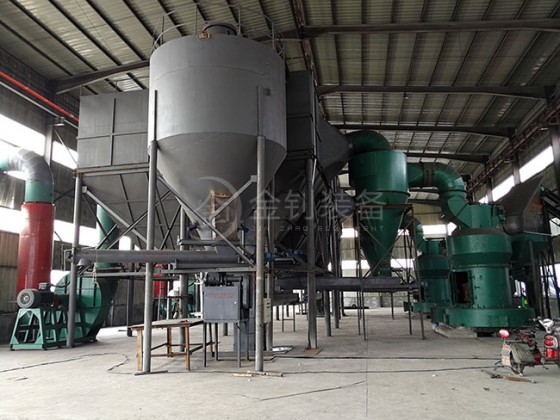

    该套工艺主要有雷蒙机、细度分析机、成品旋风集粉器，布袋除尘器及联接风管，高压风机，传动装置等组成。根据用户需要可配备破碎机，提升机，储物仓，电磁振动给料机及电器控制柜等附助设备。在雷蒙机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联系，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电动机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，铲刀把原料抛送到磨辊和磨环中间，形成物料层，被磨辊辗压成粉。

二、工作过程：

    大块物料经破碎后由提升机送至储料斗，再由振动给料机连续均匀地送入雷蒙机磨室内，进入磨室的物料被铲刀铲起并进入磨辊与磨环之间被碾压搓碎成粉，高压风机将空气从机座周围调气孔吸入磨室内，带动磨细后细粉微粒进入分析机内，不合格大颗粒物料落回重磨，合格细粉则随气流进入成品旋风集粉器及布袋除尘器并由螺旋机排出装袋，废气由布袋除尘器过虑后排到室外。
