热电供煤设备

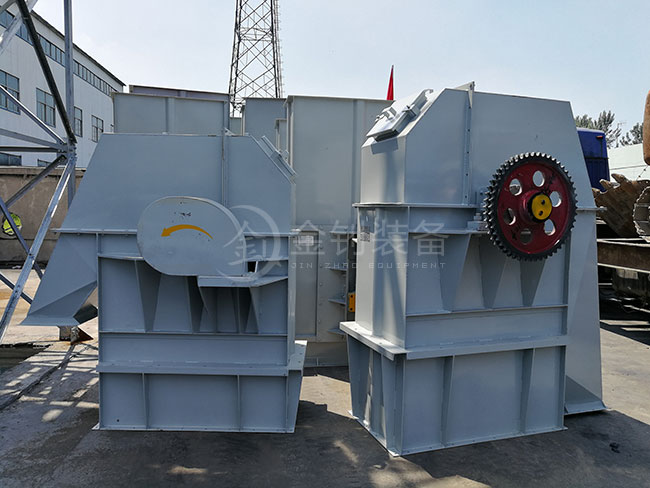

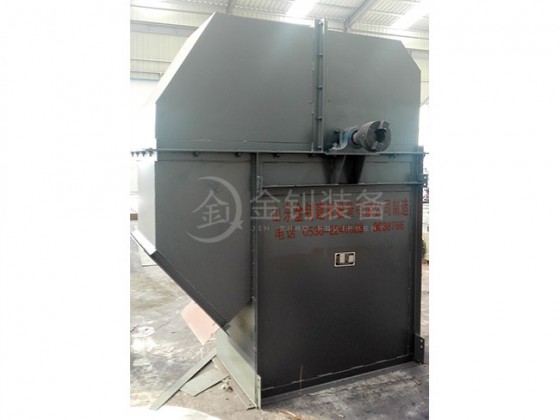

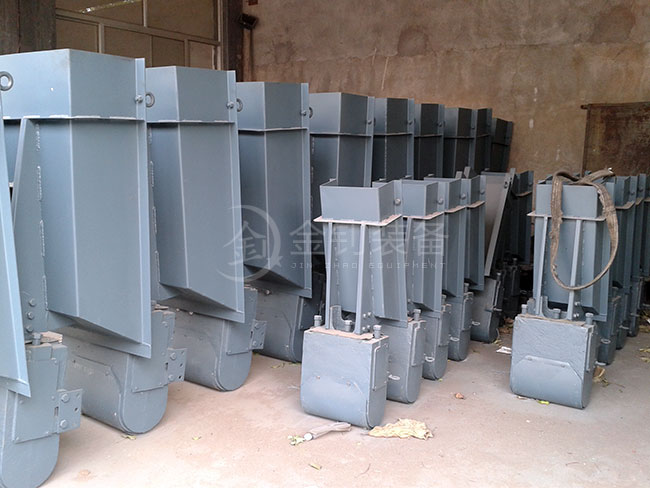

TH斗式提升机

  • 所属案例:热电供煤设备
  • 电 话:0536-3638766
  • 传 真:0536-3651388
  • 地 址:山东省临朐冶源
  • 销售热线:13791661205
  • 技术热线:15684285713
  • 上一个产品:NE斗式提升机
  • 下一个产品:电磁振动给料机
  • 产品详情

      一、概述:TH系列斗式提升机具有输送量大,提升度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合垂直斗式提升执行标准;牵引采用圆环链,符合矿用高强度圆环链。

    二、特点:
     1、输送量大。相同斗宽的TH型与HL型相比,输送量增大近一倍;
     2、采用组装式链轮,有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费。
     3、机身下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;
     4、牵引件为低合金高强度圆环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。本提升机为混合或重力方式卸料,掏取式装料,适用输送堆积密度不大于1.5吨/米3的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过250度。
    备有两种料斗:
      ZH型(中深斗)一般使用于输送湿的、结块、较难抛出的物料, 如湿砂、型砂、化肥、碱粉等。
      SH型(深斗)一般使用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
      该  斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了提升机传动平台、联轴器等,使TH型  斗式提升机结构紧凑、重量轻,而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机最大输送量  365m3/h,最大提升高度为50m。
    三、主要技术参数表:
    环链斗式提升机型号规格 TH160 TH200 TH250
    料斗形式 ZH SH ZH SH ZH SH
    输送量(100%)米3/时 15.77 24.97 17.87 28.6 31.43 48.19
    料斗 料斗容积(盛水)升 1.2 1.9 1.5 2.4 3.0 4.6
    料斗间距(毫米) 500
    链条 圆钢直径*节距(毫米) 14*50
    单条破断载荷(千牛顿) ≥190
    传动链轮转速(转/分) 69.71 63.22 44.11
    输送物料最大块度(毫米) 20 25 30

    注释:上表为TH型160、200、250型环链斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充.

    环链斗式提升机型号规格 TH315 TH400 TH500 TH630
    料斗形式 ZH SH ZH SH ZH SH ZH SH
    输送量(100%)米3/时 35 59 58 93 81 130 145 210
    料斗 料斗容积(盛水)升 3.75 6 5.9 9 9.3 15 15 24
    料斗间距(毫米) 512 688
    链条 圆钢直径*节距(毫米) φ18*64 φ22*86
    单条破断载荷(千牛顿) ≥320 ≥480
    传动链轮转速(转/分) 44 37.6 39.7 35.8
    输送物料最大块度(毫米) 35 40 50 60

    注释:

    1. 表中斗容为计算斗容,输送量按填充系数0.6计算得出。

    2. TH型环链斗式提升机料斗用途: Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。 Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

    3. TH型环链斗式提升机料斗用途: Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。 S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。

    4. 张紧力计算: G=40+0.232·H 式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)
