产品详情
一、概述

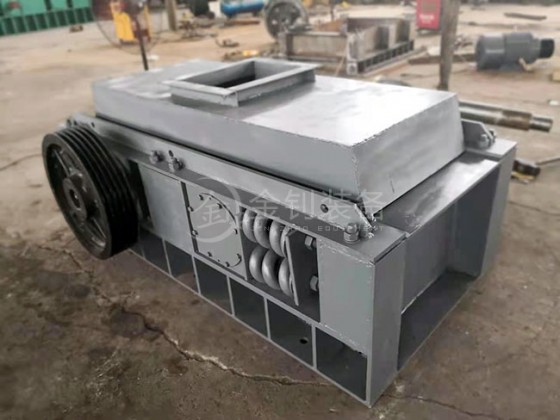

切焦机主要用于各种焦炭（机焦、捣固焦、改良焦、石油焦等）和其它脆性物料的破碎。本公司研制出的CQJ系列双出轴切焦机和CQD齿圈式切焦机，由于其破焦粒度匀均，出粉率低，便于维护，以及独特的齿形设计，使辊齿的使用寿命高于同类产品两倍以上等特点，已经被众多焦化、钢铁、铸造等企业采用。
切焦机的主要特点是针对的焦炭的物理结构，突出一个“剪”字，而非双齿辊破碎机的挤压和撞击，它巧妙的运用高低相间的斧形辊齿，大差速运转，转速较慢的辊齿呈托举状，转速较快的辊齿呈剪切状，来对焦炭进行破碎。
随着富氧喷煤技术的推广应用，焦炭在高炉中支撑骨架的作用变得更加重要，需要焦炭有更高的强度、均匀的粒度和热态强度。85mm以上粒级的焦炭结构疏松，有较多的原生裂纹，在装料及炉内下降过程中必然产生碎焦，直接影响高炉料柱的透气性。焦炭整粒工艺使磨损破裂过程完成于进入高炉前，不仅明显地提高了粒度的均匀性，而且在一定成度上改善了焦炭的机械强度（M40）和热态强度（反应性和反应后强度），从而成为高炉稳产、高产的重要措施。
二、作原理及独特性能

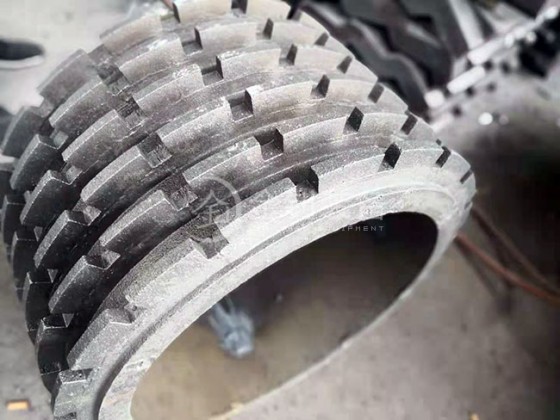

焦炭经给料设备均匀连续地喂入切焦机两齿辊的间隙，为增强对焦炭破碎的咬入力，两齿辊进行差速相对旋转，刀斧形破碎齿分长短齿间隔排列于齿板或齿圈上，对焦炭进行剪切和劈裂破碎。齿辊的转速、间隙及破碎齿的长度是决定产量、粒度和出粉率的主要因素。与普通双齿辊破碎机（狼牙破）的挤压破碎相比，CQJ/CQD系列切焦机具有优异的破碎效果；
优点1：
破焦的粒度均匀：25-80mm粒级焦炭占80%以上，比狼牙破高20多个百分点，破碎焦炭的强度也得到相应的提高；
优点2：
碎焦量低：<15mm的碎焦量比狼牙破低10多个百分点，显著提高了焦炭的利用率。

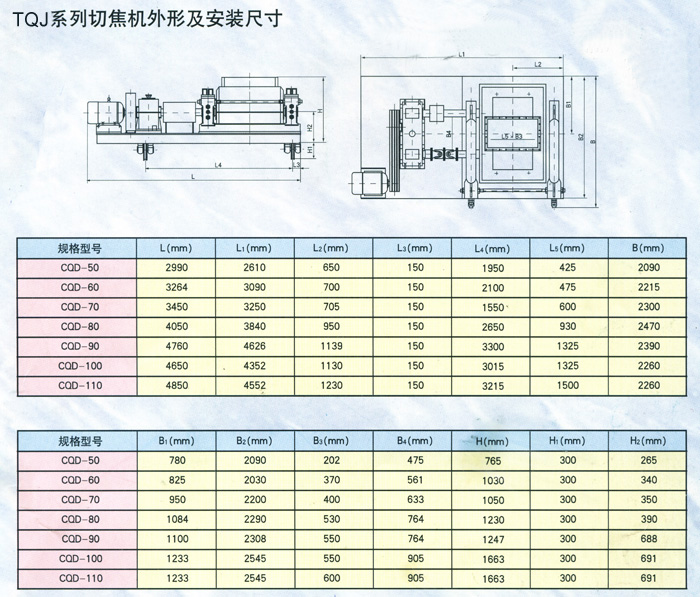

三、切焦机技术参数
|
切焦机技术参数 |
||||||||
|
设备型号 |
CQD-50 |
CQD-60 |
CQD-70 |
CQD-80 |
CQD-90 |
CQD-100 |
CQD-110 |
|
|
机型 |
双出轴 |
双出轴 |
双出轴 |
齿圈式 |
齿圈式 |
齿圈式 |
齿圈式 |
|
|
齿辊直径(mm) |
500 |
600 |
700 |
800 |
840 |
980 |
980 |
|
|
齿辊长度(mm) |
540 |
650 |
650 |
1000 |
1360 |
1360 |
1560 |
|
|
给料粒度范围(mm) |
＜200 |
＜250 |
＜300 |
＜350 |
＜350 |
＜400 |
＜450 |
|
|
排料粒度范围(mm) |
＜60 |
＜60 |
＜60 |
＜60 |
＜60 |
＜70 |
＜70 |
|
|
产量(t/h) |
15 |
30 |
60 |
110 |
150 |
230 |
290 |
|
|
电 |
型号 |
Y160L-8 |
Y200L-8 |
Y225L-8 |
Y250M-8 |
Y280S-8 |
Y280M-8 |
Y315S-8 |
|
动 |
功率(kw) |
15/18.5 |
18.5/22 |
22 |
30 |
37 |
45 |
55 |
|
机 |
转速(rpm) |
730 |
730 |
730 |
730 |
730 |
730 |
730 |
|
整机
尺寸
（mm）
|
长 |
2990 |
3264 |
3450 |
4050 |
4760 |
4650 |
4850 |
|
宽 |
2090 |
2215 |
2300 |
2470 |
2390 |
2660 |
2660 |
|
|
高 |
765 |
1030 |
1050 |
1230 |
1247 |
1360 |
1360 |
|
|
进料口尺寸(mm) |
470*300 |
470*350 |
475*370 |
930×530 |
1325×550 |
1325×550 |
1500×600 |
|
