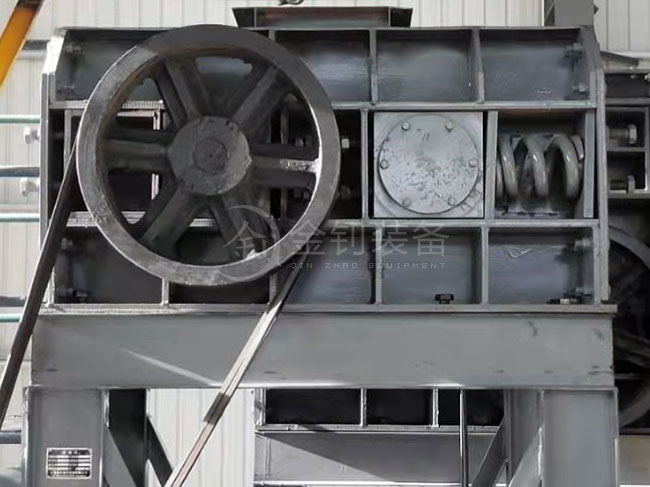

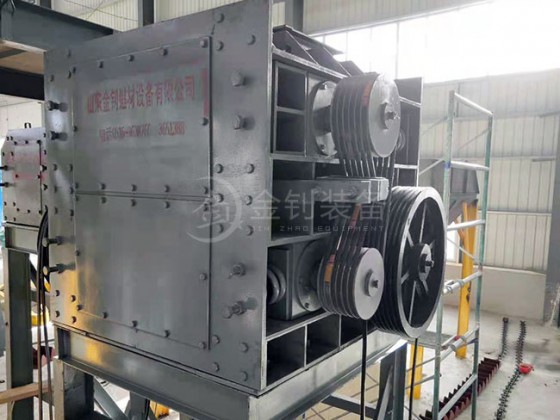

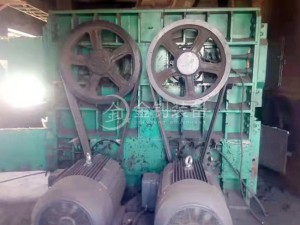

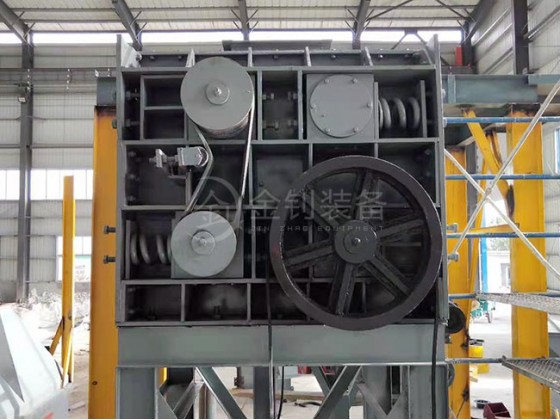

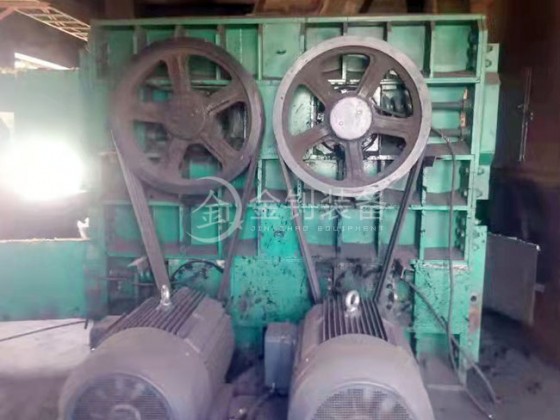

四辊破碎机

  • 所属案例：炭素设备
  • 电 话：0536-3638766
  • 传 真：0536-3651388
  • 地 址：山东省临朐冶源
  • 销售热线：13791661205
  • 技术热线：15684285713
  • 在线客服
  • 上一个产品：对辊破碎机
  • 下一个产品：双齿辊破碎机
  • 返回产品中心

    • 产品详情

    一、产品概述：

        四辊破碎机适用于抗压强度小于 300Mpa，水份小于 30% 的固体物料的细碎作业，如焦炭、煤、陶瓷原料、矿石、水渣、石膏、粘土等固体物料，具有使用维修费低、破碎比大，性能可靠，粉尘少，噪音低等特点。
         四辊破碎机的四个辊面分为堆焊辊面或者平辊面，按照用户要求的粒度选择组合，适用于进料粒度小于90mm ，成品粒度要求0.2-10mm 的细碎作业。如钢铁厂破碎焦炭；焦化厂破碎煤；石英行业破碎石英石；铁矿行业破碎铁矿石等；或者与上述类似的破碎场合。

    二、工作原理

        四辊破碎机是利用四个高强度耐磨合金破碎辊，相对旋转产生的高挤压力和剪切力来破碎物料。物料进入上两辊 V 型破碎腔以后，受到上两辊相对旋转的挤压力作用，首次将物料挤轧和啮磨后(粗破)，然后再进入相对旋转的下两辊，进行二次挤轧，剪切和啮磨(粗碎) 后破碎成需要的粒度由排料口排出。

    三、技术参数

    4PG系列四辊破碎机技术参数

    序号

    规格型号

    进料粒度（mm）

    出料粒度（可调mm）

    生产能力（T/h）

    电机功率（KW）

    电机功率（加重型kw)

    保护方式

    传动方式

    1

    4PG0404PT

    ＜25

    0.1-5

    3-30

    11×2

    15×2

     弹簧


    三角带

    或

    联轴器


    2

    4PG0605PT

    ＜40

    0.1-15

    5-70

    18.5×2

    22×2

    3

    4PG0608PT

    ＜40

    0.1-20

    8-90

    30×2

    37×2

    4

    4PG0809PT(Y)

    ＜60

    0.1-20

    12-120

    37×2

    45×2


    弹簧

    或

    液压


    5

    4PG0812PT(Y)

    ＜60

    0.1-20

    20-180

    45×2

    55×2

    6

    4PG1012PT(Y)

    ＜80

    0.1-20

    30-220

    55×2

    75×2

    7

    4PG1212PT(Y)

    ＜90

    0.1-20

    45-320

    75×2

    110×2

    8

    4PG1216PT(Y)

    ＜90

    0.1-20

    55-400

    110×2

    132×2

    9

    4PG1218PT(Y)

    ＜90

    0.1-20

    70-500

    132×2

    160×2

    10

    4PG1219PT(Y)

    ＜90

    0.1-20

    90-780

    160×2

    185×2

    备注

    1、型号标注方式（以4PG0608PT为例）：2表示两辊，P表示破碎机，G表示辊式，06表示碾辊直径(600mm)，08表示碾辊宽度(800mm)，P表示平辊，T（Y）表示弹簧保护(液压保护)。

    2、以上表中出料粒度的数字范围表示粒度可以调节。

    3、因设备不断技术改进，以上数据仅供参考，实际数据以CAD电子版图纸为准。
